基于Type-C连接器接口测试性的原理及模型

发布时间:2023-02-16作者:深圳市步步精科技有限公司点击:115

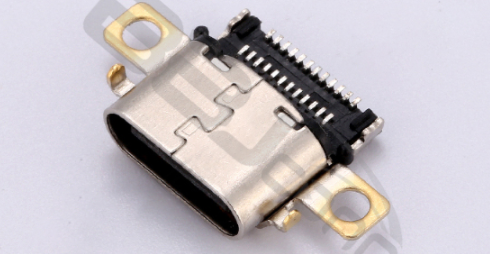

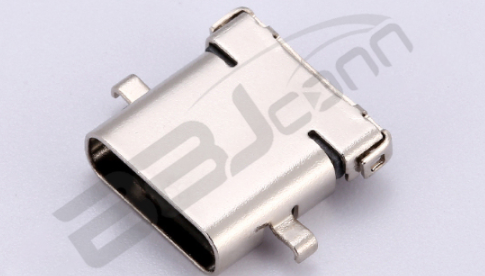

USB Type-C连接器又称USB-C或Type-C,是一种全新的通用串行总线(USB)硬件接口形式,是USB标准化组织为了解决USB接口长期以来物理接口规范不统一、电能只能单向传输等弊端而制定的全新接口,Type-C连接器外观上更大特点在于其上下端完全一致,支持正反两个方向插入,用户不必再区分USB正反面,并且它集充电、显示、数据传输等功能于一身。


Type-C连接器接口共有24个引脚,上下两边各12个,共有4对TX/RX差分线,2对USB D+/D-信号,一对SBU,2个CC信号,还有4个VBUS 和4个地线。Type-C连接器的主要原理如下:在正常情况下,USB 2.0差分信号只会连接其中一边,因USB Type-C Plug 无B6、B7。USB 3.1只用到2对TX/RX差分线作为数据线,正插时连接TX1/RX1,反插时连TX2/RX2。在任意情况下,都会有2对差分线是没有被使用的,Type-C连接器DP交替模式就是把DP信号加载到这2对“多余”的差分线上,从而实现USB 3.1+DP同时工作。如果接收端只需要DP信号,不需要USB 3.1信号,那DP可以利用全部4对TX/RX差分线做输出,从而实现更多4lanes 的 DP输出,提供高达32.4 Gbps 的总输出带宽,轻松实现5K*3K 60辅视频,甚至可达 8K*4K 60帧视频,这种模式就是Type-C连接器DP only模式,

另外为了兼容USB 2.0,Type-C连接器接口还保留了USBD+/D-信号供USB 2.0设备使用,所以只需要改用Type-C,USB 2.0甚至USB 1.0设备也可以支持正反面插入。值得一提的是,使用USBD+/D-跟上面的Type-C连接器DP only模式配合,可以实现DP+USB2.0模式。DP占用4对TX/RX差分线,USB仅使用D+/D-。


Type-C连接器还提供了2条CC线和2条SBU线。CC线主要用于Power Delivery模块的通讯,CC线首先是用来判断设备插入的方向:正插成反插,如果是正插,主机使用CC1来和设备通讯,反插使用cC2,CC使用的是单线协议。Type-C连接器的SBU线在DP功能开启时,化身为DP协议中的AUX_P/AUX_N差分线,负责传输设备的DPCD、EDID等关键信息。
